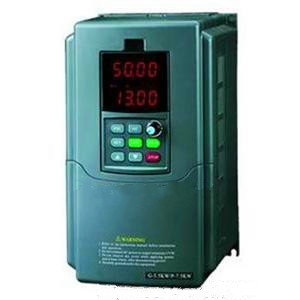

一 產品概述
杭州邦瑞交流永磁同步電機專用變頻軟啟是是應用電力電子微處理器控制技術和全數字速度控制，實現了永磁同步電機的變頻軟起動功能，并且所有參數均可顯示于智能觸摸屏上（標配）。該產品性能卓越、穩定、操作簡單方便。廣泛應用于各行業控制精度高、轉矩響應速度快、低頻輸出有較高要求的交流永磁同步電機設備場合。
本裝置利用變頻技術實現永磁同步電機的平穩啟動，電機達穩定狀態后切入旁路接觸器運行，此時裝置待機保持監控狀態，以大大提高裝置的可靠性，并節省電能。
二、主要功能特點
1、 應用原理
應用電力電子電器件實現電流、速度雙閉環控制，具有軟起動（電流控制方式、電壓控制等方式）、直接起動等，均能滿足永磁同步電機的控制要求。
2、參數實現
該變頻軟起中所有參數連續可調，用戶可以根據負荷情況控制電機按預先給定的曲線平滑起動。
3、轉矩控制
通過對電流、轉矩、功率的有效控制，避免了高起動轉矩和過高的起動電流，一方面可以使工作機械不受電機起動過程中過大的加速轉矩沖擊，另一方面也使供電系統免受過大起動電流的沖擊作用。對加速轉矩進行一定的限制與控制，大大減輕了作用在被傳送物體上的機械應力，減小了工作機械和傳動裝置的零部件磨損，從而達到了減少維護工作量、提高工作安全性能和延長設備的使用壽命等功效。
3、適用負載
永磁同步電機負載。
4、保護性能
變頻軟起自身的自診斷和保護功能齊全，起動、停止過程中具有溫度、欠壓、過壓、欠流、過流、缺相、短路 故障、堵轉、漏電、晶閘管故障等保護，因此，無論是外界還是內部產生的各類干擾、故障信號，都會因為上述保護功能的存在使得變頻軟起動器更為可靠運行。
5、報警指示
報警指示功能與故障類型一一對應，大大減少維護、維修工作量。
6、安裝維護
結構簡單，安裝操作維護方便，它既可以就地控制，也能通過可編程序控制器（PLC）或其它設備對其進行遠方控制。
三 產品選型

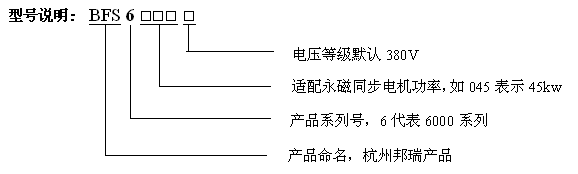

變頻軟啟動-交流永磁同步電機對照表
四 產品主要性能指標
五 工作過程

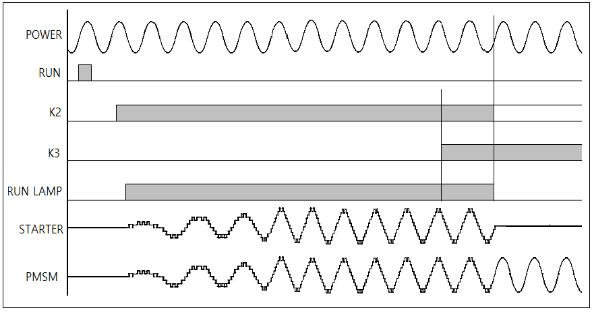

（BFS6000運行時序圖如上）
可以通過按面板上的運行鍵（外部運行時 P133=2）或按顯示板上的運行鍵（顯示板運行時P133=3），就投入運行。
變頻軟起動器運行的過程為開始時先閉合接觸器2（K2）而啟動永磁同步電機（PMSM），最后根據電網的相序運行。電機速度達到電網頻率之后，變頻軟起動器能夠保證自身的功率輸出和電網電壓、頻率、相位的同步并運行一定時間之后使電機進入穩態。然后閉合接觸器3，即電網和變頻軟起動器同時給電機供電。最后，斷開接觸器2（K2），即只有電網給電機供電。此時變頻軟起動器停止。要變頻軟起停止，按停止按鈕或停止鍵就可以。此時，接觸器2和接觸器3斷開。

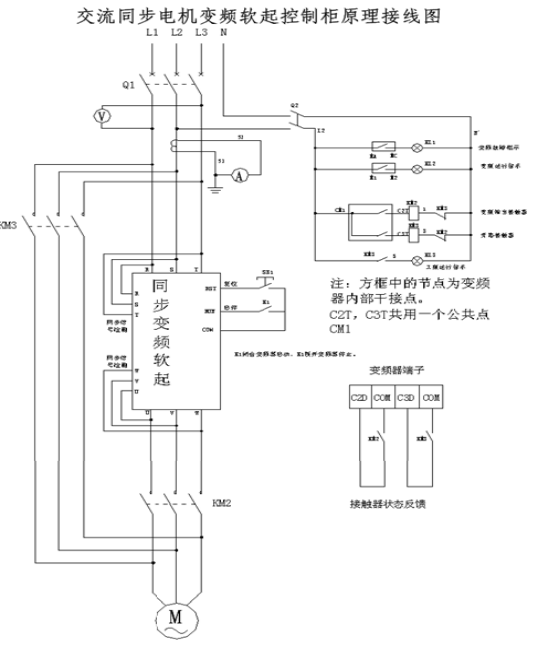

六 原理接線圖
變頻軟啟動的相序根據電源的相序決定，所以務必按照手冊進行配線。
停止時，電機會被斷電而自由停止。
變頻軟啟動器的輸出端必須加電抗器，否側會導致硬件損壞。
